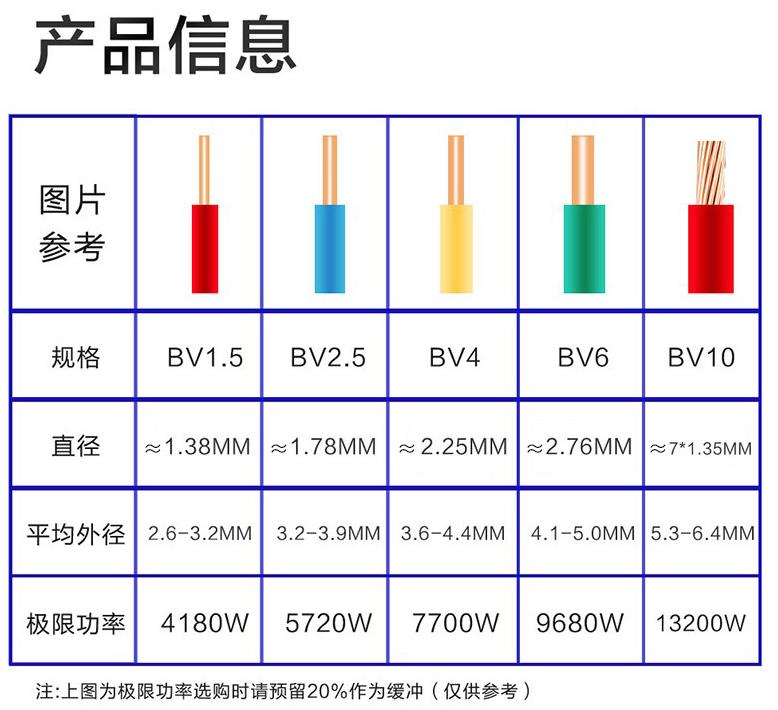

產品信息
名 稱： BV線，簡稱塑銅線，全稱銅芯聚氯乙烯絕緣布電線。B代表類別為布電線，V代表絕緣為聚氯乙烯。

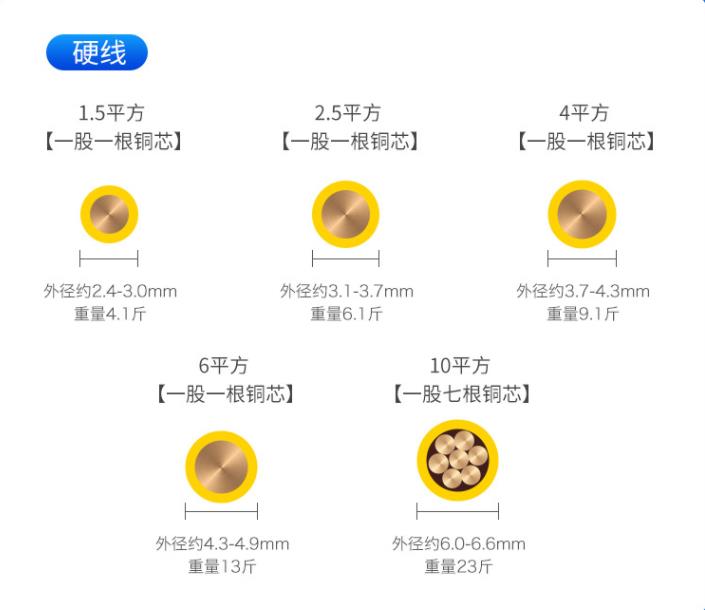

型 號：BV線通常用絕緣層中心金屬導體橫截面積來區分型號規格。(比如4平方BV線銅芯橫截面直徑為2.25毫米，根據圓形面積計算公式S=π*r*r=3.976平方毫米)
常用bv線型號:0.75平方，1平方，1.5平方，2.5平方，4平方，6平方，10平方，16平方，25平方，35平方，50平方，70平方，95平方，120平方，150平方，185平方，240平方等
執行標準：GB/T5023.3-2008 / IEC 60227-3:1997 / JB/T8734-1997
用 途:一般用途單芯硬導體無護套電線，適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電纜電線。
特 性: 具有抗酸堿、耐油性、防潮、防霉等特性。

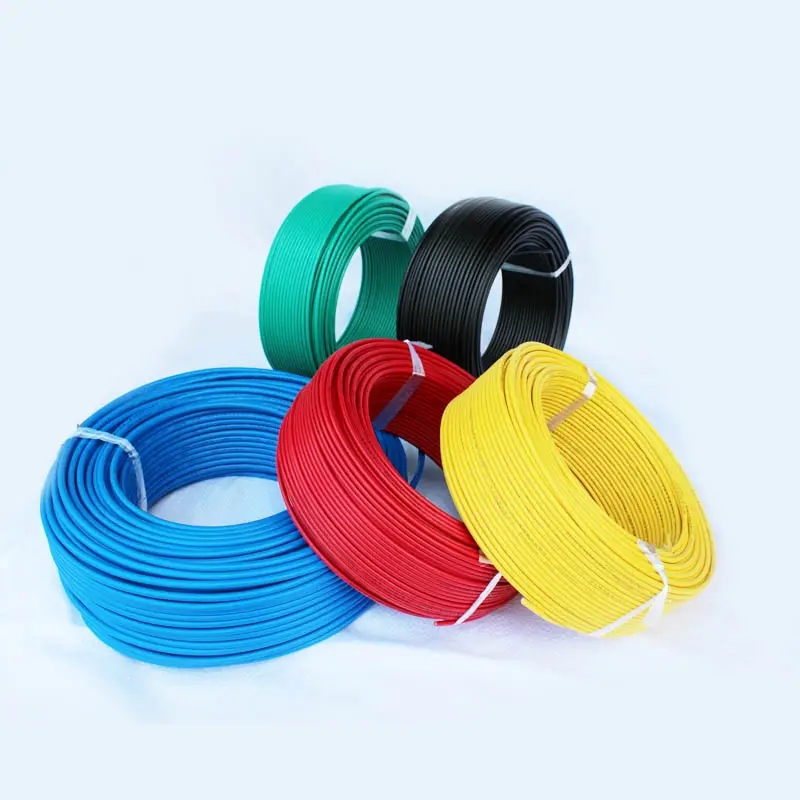

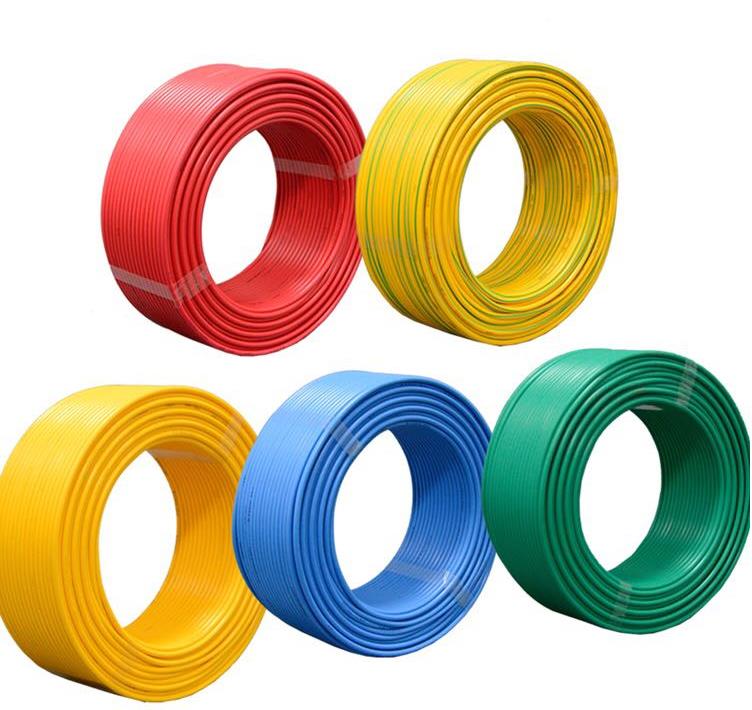

顏 色: 常用的BV線顏色有:紅色、黃色、藍色、綠色、黑色、雙色(黃、綠)
類 型:BV線分為:ZR-BV 和NH-BV。
ZR-BV: 銅芯聚氯乙烯絕緣阻燃電線:絕緣料加有阻燃劑，離開明火不自燃。阻燃BV線又分為A、B、C、三個等級，其中A類最好，以此類推，最常用的為ZR-BV。
特性:
(a) U0/U 為 450/750V 、300/500V 。
(b) 電纜長期允許的工作溫度：BV-90導體最高溫度為90℃，其它的不超過 70℃。
(c) 電纜敷設的環境溫度應不低于 0℃ 。
適用范圍：
本產品適用于額定電壓450/750V及以下的動力裝置、固定布線及撓性連接電器之用
備注：
1）阻燃型電纜型號在普通型前加ZR-；阻燃型電纜的主要特點是電纜不易著火或著火時延然僅局限在一定范圍內，適用于對阻燃性能要求較高的場合；
2）耐火型電纜型號在普通型前NH-；耐火型電纜的主要特點是電纜除了能在正常的工作條件下傳輸電力以外，電纜在著火燃燒時仍能保持一定時間的正常運行，適用于對耐火特性有要求的場合；
3）低煙低鹵阻燃型電纜型號在普通型前加DDZ-；低煙低鹵阻燃型電纜的特點是電纜不僅具備阻燃性能，而且具有較低的發煙性、低氯化氫釋出量，適用于那些對電纜燃燒的煙濃度及氯化氫氣體釋出量有一定要求的場合。
技術參數：
標稱截面(mm2) | 線芯結構（根） | 絕緣厚度 | 最大外徑 | 20℃時最大直流電阻 | 70℃時最小絕緣電阻 | 25℃時空氣中敷設載流量 | 成品近似重量 |
1.5 | 1 | 0.7 | 3.3 | 12.1 | 0.011 | 25 | 19.9 |
1.5 | 7 | 0.7 | 3.4 | 12.1 | 0.010 | 25 | 21.0 |
2.5 | 1 | 0.8 | 3.9 | 7.41 | 0.010 | 34 | 31.4 |
2.5 | 7 | 0.8 | 4.2 | 7.41 | 0.009 | 34 | 33.1 |
4 | 1 | 0.8 | 4.4 | 4.61 | 0.0085 | 44.5 | 46.3 |
4 | 7 | 0.8 | 4.8 | 4.61 | 0.0077 | 44.5 | 49.0 |
6 | 1 | 0.8 | 4.9 | 3.08 | 0.0070 | 58 | 66.0 |
6 | 7 | 0.8 | 5.4 | 3.08 | 0.0065 | 58 | 69.4 |
10 | 7 | 1.0 | 6.4 | 1.83 | 0.0070 | 79.5 | 116 |
16 | 7 | 1.0 | 8.0 | 1.15 | 0.0050 | 111.0 | 175 |
25 | 7 | 1.2 | 9.8 | 0.727 | 0.0050 | 146.0 | 275 |
35 | 7 | 1.2 | 11.0 | 0.524 | 0.0040 | 180 | 372 |
50 | 19 | 1.4 | 13.0 | 0.387 | 0.0045 | 225 | 496 |
70 | 19 | 1.4 | 15.0 | 0.268 | 0.0035 | 280 | 701 |
95 | 19 | 1.6 | 17.0 | 0.193 | 0.0035 | 344 | 969 |
120 | 37 | 1.6 | 19.0 | 0.153 | 0.0032 | 397.5 | 1202 |
150 | 37 | 1.8 | 21.0 | 0.124 | 0.0032 | 455 | 1478 |
185 | 37 | 2.0 | 23.5 | 0.0991 | 0.0032 | 519 | 1853 |
240 | 61 | 2.2 | 26.5 | 0.754 | 0.0032 | 541 | 2417 |
300 | 61 | 2.4 | 29.5 | 0.0601 | 0.0030 | 636 | 3024 |
400 | 61 | 2.6 | 33.5 | 0.0470 | 0.0028 | 727 | 3825 |
